一种新的蓝绿天然色玉髓

一种新的蓝绿天然色玉髓

来源:译自GEMS & GEMOLOGY 作者:徐志（译）

最近，由希腊的Yianni Melas提供给GIA卡尔斯巴德实验室一种新型的玉髓(图1)。据Melas称，这种材料来源于非洲(图2)，但无更进一步的位置信息。这种半透明的材料展示出充满活力的蓝绿色，时下正以Aquaprase的名称进行贸易。尽管玉髓的品种，例如绿玉髓和GemSi

最近，由希腊的YianniMelas提供给GIA卡尔斯巴德实验室一种新型的玉髓(图1)。据Melas称，这种材料来源于非洲(图2)，但无更进一步的位置信息。这种半透明的材料展示出充满活力的蓝绿色，时下正以“Aquaprase”的名称进行贸易。尽管玉髓的品种，例如绿玉髓和Gem Silica（台湾蓝玉髓）已为人们熟知，颜色由黄绿到绿蓝变化，但这种材料的颜色明显不同于任何GIA检测过的非洲玉髓。

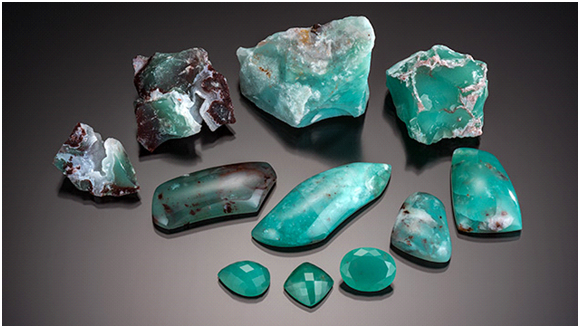

图1 蓝绿玉髓，铬、镍致色

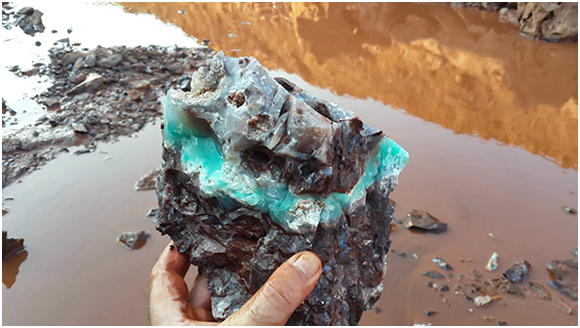

图2 来源于矿区的大块原石

     从宝石学的观点，确定这种材料的颜色是天然成因而不是人工染色是非常关键的。根据出现在这种材料中的水晶是无色而不是棕色的，我们排除了辐照处理的可能。对原料和切磨成品进行显微观察，结合化学分析和可见光谱测试对这种材料的特征进行研究。常规宝石学测试显示，折射率1.531——1.539，无可见双折射现象。比重，静水稳重法，2.55——2.57。手持分光镜光谱微弱，红区末端有窄吸收线，而不是想象中由有机染色致色的宽吸收带。综合以上特征，得出天然成因色的结论。本文来自GTC

     显微观察显示，由一些区域呈现细微的条带和在某些粗大的石英颗粒间出现微弱的绿色浓集而形成的一种规则的集合体构造，看起来好象一种的绿色矿物相沿石英颗粒分布。断口可见蜡状光泽，符合集合体特征。一些区域包含有小的充满晶簇状无色石英晶体的腔体（图3，左和中）。绝大多数检测样品中可观察到分散的多种暗褐色和黑色金属氧化物内含物，某些区域并伴有不明的白色云状内含物（图3，右）。

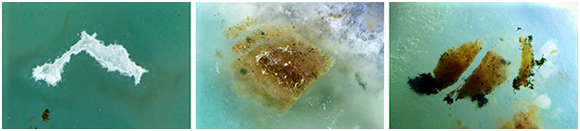

图3 细小的无色石英晶簇腔体（左和中），不规则的褐、黑色金属氧化物包体

     拉曼光谱分析证实这种材料为石英。用EDXRF分析致色的微量元素。经测试的七块宝石中都含有铬和镍。有趣的是在一件切好的样品中也测到了铁、钒和铜元素，但是这些元素与颜色成因无关，因为其他蓝绿色样品中不含这些元素。可见光吸收谱（图4）显示大致以420和600nm为中心的宽吸收带，并伴有大致以500nm为中心的弱吸收区是产生蓝绿色的原因。646、676、679nm尖锐吸收峰推测与铬有关。

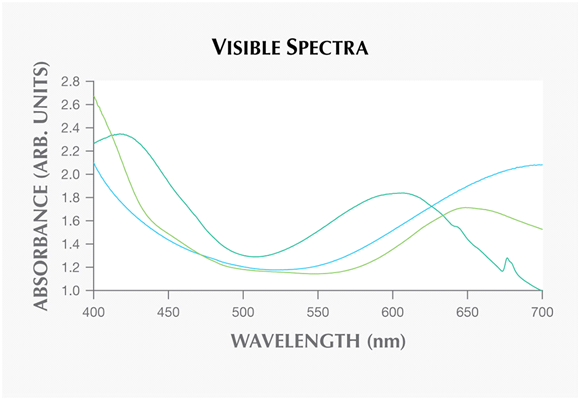

图4 “Aquaprase”样品的可见光吸收谱（蓝绿色线）显示420、600两个吸收宽带，646、676、679nm尖

锐吸收峰。这种吸收模式明显不同于绿玉髓（黄绿色线）和Gem Silica（绿蓝色线）【GemSilica是指台湾产的蓝玉髓】
